在日常的廢氣處理案例中，我們接觸到最多的廢氣設備可能就是噴淋塔。噴淋塔無論是在酸堿廢氣處理和有機廢氣處理中都占據重要的位置，其廣泛應用于處理電鍍廢氣，酸洗鹽酸廢氣，涂裝車間廢氣，涂裝生產線廢氣，精密儀器車間廢氣，藥廠廢氣，太陽能光伏材料廢氣等眾多行業領域。

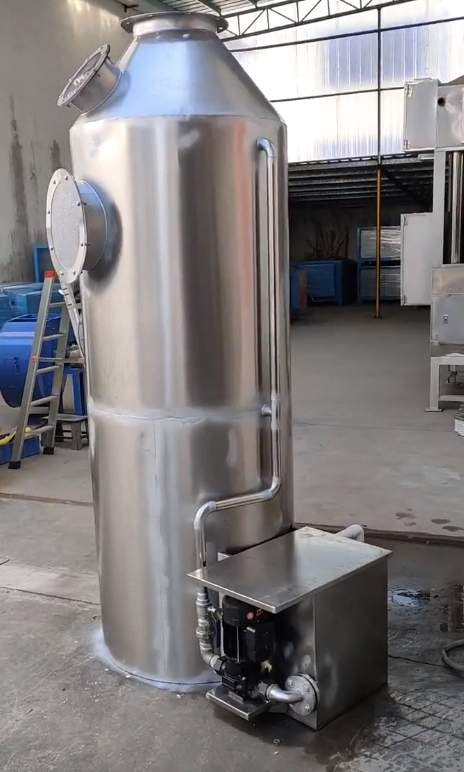

1.噴淋塔的一般構造

噴淋塔可用于氣體吸收等，噴淋塔主要構件為：流體分布器、填料壓板或床層限制板、填料、填料支撐、液體收集器，液體再分布器等。

2.噴淋塔的設計步驟

(1)確定氣、液負荷，氣、液物性參數及特性氣體出口從工藝需求確定以上參數。

(2) 選擇填料的正確選擇，對塔的經濟效果有重要的影響。對于給定的設計條件，常有多種填料可供選擇。故對各類的填料作一綜合比較，以便選擇較理想的填料。

(3) 計算塔徑根據填料特性數據、系統物性參數及液氣比等計算液泛氣速，乘以適當?shù)南禂?shù)作為設計的空塔氣速，用以計算塔徑；或者直接采用由經驗得出的氣體動能因子設計值來計算塔徑。

(4) 計算填料高度應用傳質單元高度法或等板高度法計算填料層的總高度。

(5) 計算填料層壓降如果壓力降超過限定值，需調整填料的類型、尺寸或降低操作氣速后重復計算，直至滿足條件為止。

保證填料塔達到預期性能的必要條件。結構設計包括塔體設計及塔的內構件設計兩部分。填料塔的內構件包括：液體分布裝置、液體再分布裝置、填料支撐裝置、填料壓板或床層限制板等。這些內構件設計得是否合理是保證正常操作和達到填料預期性能的重要條件。
